# packageのimport
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import matplotlib_fontja as _matplotlib_fontja
from jaxtyping import Float
plt.style.use("bmh")
np.set_printoptions(precision=4, suppress=True)
このノートの目的¶
このノートでは，次の流れでMLPの学習原理を導入する．
これまでの
sign関数をsigmoid関数に置き換える理由を確認する．sigmoid化した単純パーセプトロンを勾配降下法で訓練し，有用性を確認する．単層モデルではXORを学習しづらいことを確認する．
多層化したMLPを勾配降下法で学習するために，backpropagationを用いる理由を解説する．
sigmoid版単純パーセプトロン¶
sign関数からsigmoid関数への変更¶
単純パーセプトロンで使っていたsign関数は，しきい値で不連続に値が切り替わる関数である．
この関数はほとんどの点で微分が0になり，境界点では微分が定義しづらい． そのため，勾配降下法でパラメータ更新する設計には向かない．
そこで本ノートでは，出力を連続値にするsigmoid関数を使う．
以降では，backpropagationでパラメータ更新を行うために，活性化関数をsignからsigmoidへ変更していることを前提とする．
def sigmoid(x: Float[np.ndarray, "..."] | float) -> Float[np.ndarray, "..."] | float:
arr = np.asarray(x, dtype=np.float64)
# オーバーフローを避けるために入力をclipする
arr = np.clip(arr, -50.0, 50.0)
# ここを編集：上の式を参考にしよう．
#
if np.ndim(y) == 0:
return float(y)
return y
x = np.linspace(-10, 10, 400)
fig, ax = plt.subplots(figsize=(9, 7))
ax.plot(x, sigmoid(x), color="tab:blue", label="sigmoid")
ax.set_title("sigmoid関数")
ax.set_xlabel("入力 x")
ax.set_ylabel("出力 sigmoid(x)")
ax.grid(True, alpha=0.3)
ax.legend()
plt.show()
---------------------------------------------------------------------------
NameError Traceback (most recent call last)
Cell In[20], line 13
9 return y
10
11 x = np.linspace(-10, 10, 400)
12 fig, ax = plt.subplots(figsize=(9, 7))
---> 13 ax.plot(x, sigmoid(x), color="tab:blue", label="sigmoid")
14 ax.set_title("sigmoid関数")
15 ax.set_xlabel("入力 x")
16 ax.set_ylabel("出力 sigmoid(x)")
Cell In[20], line 7, in sigmoid(x)
3 # オーバーフローを避けるために入力をclipする
4 arr = np.clip(arr, -50.0, 50.0)
5 # ここを編集：上の式を参考にしよう．
6 #
----> 7 if np.ndim(y) == 0:
8 return float(y)
9 return y
NameError: name 'y' is not defined
モデルの実装¶
def perceptron_proba(
X: Float[np.ndarray, "batch_size n_features"],
W: Float[np.ndarray, "n_features"],
b: float,
) -> Float[np.ndarray, "batch_size"]:
logits = X @ W + b
return sigmoid(logits)
def predict_label(
X: Float[np.ndarray, "batch_size n_features"],
W: Float[np.ndarray, "n_features"],
b: float,
threshold: float = 0.5,
) -> Float[np.ndarray, "batch_size"]:
proba = perceptron_proba(X, W, b)
return (proba >= threshold).astype(np.float64)
勾配降下法による訓練¶
ここでは，損失関数としてBinary Cross Entropy（BCE）を用い，その勾配を使ってパラメータを少しずつ更新する．
ここでいう 勾配（gradient） とは，損失を各パラメータで偏微分して並べた量であり， 「どの方向にどれだけパラメータを動かすと損失が増減するか」を表すベクトル（または行列）である． 例えば単純パーセプトロンでは
と表される．勾配降下法はこの勾配の逆向きへパラメータ（WeightとかBiasとか）を更新することで，損失を下げる方法である． ここで は ナブラ（nabla） と読み，「ある変数に関する偏微分を並べた微分演算子」を意味する記号である． は， に関する損失の勾配ベクトル（または勾配の組）を表す．
パラメータ更新は次で表せる．
ここで は学習率であり，1回の更新幅を調整するハイパーパラメータである．
sigmoid出力 とBCEを組み合わせると，ロジット に関する勾配は
となる．ただし，更新に直接使うのは であり， はそのための中間勾配である．
に対して微分の連鎖律を使うと
である．ミニバッチ全体を行列で書けば，
となる．
したがって実装の
error = y_hat - Y,
dW = (X.T @ error) / n,
db = float(np.mean(error))
は，この式をそのままコードに落としたものである．
def binary_cross_entropy(
y_true: Float[np.ndarray, "batch_size"],
y_pred: Float[np.ndarray, "batch_size"],
) -> float:
eps = 1e-7
y_pred = np.clip(y_pred, eps, 1.0 - eps)
return float(-np.mean(y_true * np.log(y_pred) + (1.0 - y_true) * np.log(1.0 - y_pred)))
def train_sigmoid_perceptron_gd(
X: Float[np.ndarray, "batch_size n_features"],
Y: Float[np.ndarray, "batch_size"],
lr: float = 0.5,
epochs: int = 2000,
seed: int = 0,
) -> tuple[Float[np.ndarray, "n_features"], float, list[float]]:
rng = np.random.default_rng(seed)
W = rng.normal(0.0, 0.5, size=X.shape[1])
b = float(rng.normal(0.0, 0.5))
losses: list[float] = []
n = X.shape[0]
for _ in range(epochs):
y_hat = perceptron_proba(X, W, b)
loss = binary_cross_entropy(Y, y_hat)
losses.append(loss)
# BCE + sigmoid の組み合わせでは dL/dlogits = (y_hat - y) になる
error = y_hat - Y
dW = (X.T @ error) / n
db = float(np.mean(error))
W -= lr * dW
b -= lr * db
return W, b, losses
truth_table = pd.DataFrame(
{
"x1": [0.0, 0.0, 1.0, 1.0],
"x2": [0.0, 1.0, 0.0, 1.0],
"or": [0.0, 1.0, 1.0, 1.0],
"and": [0.0, 0.0, 0.0, 1.0],
"xor": [0.0, 1.0, 1.0, 0.0],
}
)
truth_table
X = truth_table[["x1", "x2"]].to_numpy(dtype=np.float64)
for gate in ["or", "and"]:
Y = truth_table[gate].to_numpy(dtype=np.float64)
W, b, losses = train_sigmoid_perceptron_gd(X, Y, lr=0.8, epochs=3000, seed=42)
y_hat = perceptron_proba(X, W, b)
pred = (y_hat >= 0.5).astype(int)
print(f"[{gate.upper()}] loss={losses[-1]:.4f}, W={W}, b={b:.4f}")
print(" 正解:", Y.astype(int))
print(" 予測:", pred)

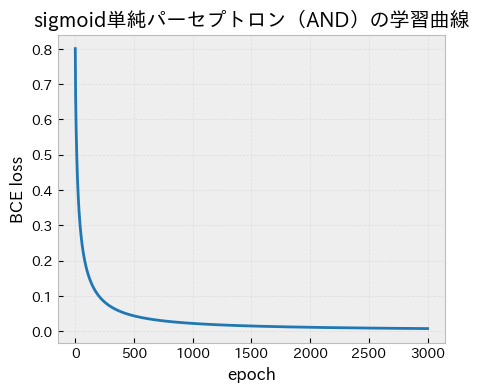

fig, ax = plt.subplots(figsize=(5, 4))
ax.plot(losses, color="tab:blue")
ax.set_title("sigmoid単純パーセプトロン（AND）の学習曲線")
ax.set_xlabel("epoch")
ax.set_ylabel("BCE loss")
ax.grid(True, alpha=0.3)
plt.show()
[OR] loss=0.0038, W=[10.4461 10.446 ], b=-4.7620
正解: [0 1 1 1]
予測: [0 1 1 1]
[AND] loss=0.0072, W=[9.1888 9.1888], b=-13.9533
正解: [0 0 0 1]
予測: [0 0 0 1]
OR/ANDのような線形分離可能な問題では，sigmoid化した単純パーセプトロンでも勾配降下法で安定して学習できる．
これは，signを使う場合のような離散更新ではなく，連続値の損失を直接最小化できる点が有用である．
単層ではXORが難しい¶
活性関数をsigmoid，学習方法をヘブ則から勾配降下法に変えても，単純パーセプトロンではXORは解けない．
Y_xor = truth_table["xor"].to_numpy(dtype=np.float64)
W_xor, b_xor, losses_xor = train_sigmoid_perceptron_gd(X, Y_xor, lr=0.8, epochs=3000, seed=42)
proba_xor = perceptron_proba(X, W_xor, b_xor)
pred_xor = (proba_xor >= 0.5).astype(int)
print(f"[XOR, 単層] loss={losses_xor[-1]:.4f}, W={W_xor}, b={b_xor:.4f}")
print("正解:", Y_xor.astype(int))
print("予測:", pred_xor)
print("確率:", np.round(proba_xor, 4))
[XOR, 単層] loss=0.6931, W=[-0. -0.], b=0.0000
正解: [0 1 1 0]
予測: [1 1 1 1]
確率: [0.5 0.5 0.5 0.5]
多層パーセプトロン（MLP）¶
順伝搬 （Forward Propagation）の実装¶
単層モデルではXORをうまく表現できないため，もう一層（隠れ層を）追加したMLPを使う． ここでは入力2次元，隠れ層3ユニット，出力1ユニットの構成で実験する．
まずはパラメータの初期化とデータを入力してから予測値を得るまでの処理（forward propagation）の実装を行う．
def init_mlp_params(seed: int = 0) -> dict[str, np.ndarray]:
rng = np.random.default_rng(seed)
return {
"W1": rng.normal(0.0, 0.5, size=(2, 3)),
"b1": np.zeros((1, 3), dtype=np.float64),
"W2": rng.normal(0.0, 0.5, size=(3, 1)),
"b2": np.zeros((1, 1), dtype=np.float64),
}
def forward_mlp(
X: Float[np.ndarray, "batch_size 2"],
params: dict[str, np.ndarray],
) -> tuple[Float[np.ndarray, "batch_size 1"], dict[str, np.ndarray]]:
Z1 = X @ params["W1"] + params["b1"]
A1 = sigmoid(Z1)
Z2 = A1 @ params["W2"] + params["b2"]
Y_hat = sigmoid(Z2)
cache = {"X": X, "Z1": Z1, "A1": A1, "Z2": Z2, "Y_hat": Y_hat}
return Y_hat, cache逆伝搬 (Back Propagation/Backward) の解説¶
MLPのパラメータを「タスクを解くための良い値に更新する」ために，それぞれのパラメータに対して偏微分値を求める必要がある．これを効率的に行うために，Back Propagation処理の実装をする必要がある．
MLPを
とおく．Back Propagationでは，入力ではなくパラメータに関する偏微分
を連鎖律で求める．具体的には次の合成関数の微分を計算している．
逆伝搬 (Back Propagation/Backward) の実装¶
def backward_mlp(
Y: Float[np.ndarray, "batch_size 1"],
params: dict[str, np.ndarray],
cache: dict[str, np.ndarray],
) -> dict[str, np.ndarray]:
X, A1, Y_hat = cache["X"], cache["A1"], cache["Y_hat"]
n = X.shape[0]
# 出力層: BCE + sigmoid
dZ2 = (Y_hat - Y) / n
dW2 = A1.T @ dZ2
db2 = np.sum(dZ2, axis=0, keepdims=True)
# 隠れ層: chain rule
dA1 = dZ2 @ params["W2"].T
dZ1 = dA1 * A1 * (1.0 - A1)
dW1 = X.T @ dZ1
db1 = np.sum(dZ1, axis=0, keepdims=True)
return {"dW1": dW1, "db1": db1, "dW2": dW2, "db2": db2}逆伝搬 (Back Propagation/Backward) のコードと数式の対応¶
backward_mlp関数との対応は次の通りである．
dZ2 = (Y_hat - Y) / nは，BCEと出力層sigmoidを合わせたに対応する．
dW2 = A1.T @ dZ2はに対応する．
db2 = np.sum(dZ2, axis=0, keepdims=True)はに対応する．
dA1 = dZ2 @ params["W2"].Tはに対応する．
dZ1 = dA1 * A1 * (1.0 - A1)は，隠れ層sigmoidの微分に対応する．
dW1 = X.T @ dZ1はに対応する．
db1 = np.sum(dZ1, axis=0, keepdims=True)はに対応する．
¶
ちなみにこのテクニックを使わないで計算する場合，一層目のの勾配は以下のように求めることになる．
MLPを次で定義したのだった：
ここで は最も手前の変数なので， までの全ての合成関数を通って影響が伝わる．
したがって，連鎖律により
となる．
各因子の意味は次の通り．
：損失関数BCEの勾配
：出力層sigmoidの勾配
：第2線形層の勾配
：隠れ層sigmoidの勾配
：第1線形層でのバイアス勾配
よって， を求めるには， 以降にある関数の勾配をすべて掛け合わせる必要がある．
実装との対応は
であり，最終的に
となる．実際にはこのうちのほとんどの計算は実行済みで，キャッシュされた上流勾配をそのまま使って（再度使うことなく）局所微分と掛け算するだけなので，効率が大きく異なることがわかると思う．
最後に，forward → 損失関数計算 → backward → パラメータの更新 を任意の回数(epochs)繰り返すコードを書く．
def train_mlp_xor(
X: Float[np.ndarray, "batch_size 2"],
Y: Float[np.ndarray, "batch_size 1"],
lr: float = 1.2,
epochs: int = 10000,
seed: int = 0,
) -> tuple[dict[str, np.ndarray], list[float]]:
params = init_mlp_params(seed=seed)
losses: list[float] = []
for _ in range(epochs):
Y_hat, cache = forward_mlp(X, params)
loss = binary_cross_entropy(Y.ravel(), Y_hat.ravel())
losses.append(loss)
grads = backward_mlp(Y, params, cache)
params["W1"] -= lr * grads["dW1"]
params["b1"] -= lr * grads["db1"]
params["W2"] -= lr * grads["dW2"]
params["b2"] -= lr * grads["db2"]
return params, losses上の関数を実行してみよう．
X_xor = truth_table[["x1", "x2"]].to_numpy(dtype=np.float64)
Y_xor_2d = truth_table[["xor"]].to_numpy(dtype=np.float64)
params_mlp, losses_mlp = train_mlp_xor(X_xor, Y_xor_2d, lr=1.2, epochs=10000, seed=0)
proba_mlp, _ = forward_mlp(X_xor, params_mlp)
pred_mlp = (proba_mlp >= 0.5).astype(int).ravel()
print(f"[XOR, MLP] loss={losses_mlp[-1]:.6f}")
print("正解:", Y_xor_2d.ravel().astype(int))
print("予測:", pred_mlp)
print("確率:", np.round(proba_mlp.ravel(), 4))

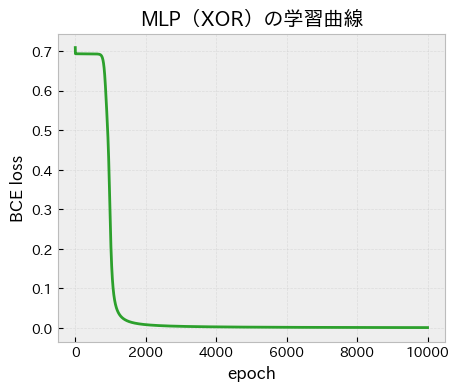

fig, ax = plt.subplots(figsize=(9, 7))
ax.plot(losses_mlp, color="tab:green")
ax.set_title("MLP（XOR）の学習曲線")
ax.set_xlabel("epoch")
ax.set_ylabel("BCE loss")
ax.grid(True, alpha=0.3)
plt.show()
[XOR, MLP] loss=0.000851
正解: [0 1 1 0]
予測: [0 1 1 0]
確率: [0.001 0.9993 0.9992 0.0008]
backpropagationの役割¶
MLPでは，層が増えるほどパラメータ数が増えるため，勾配を手作業で展開すると計算が煩雑になる．
backpropagationは，chain ruleを使って出力層から入力層へ順に勾配を伝播させる方法である． これにより，各層の勾配を再利用しながら効率よく計算できる．
実装上は，
forwardで中間値（
Z1,A1,Z2,Y_hat）を保存し，backwardで
dZ2 -> dW2/db2 -> dZ1 -> dW1/db1の順に計算する
という流れになる．これにより，多層化したMLPも勾配降下法で学習できる．
